Sistem de măsurare a planeității optice-plate
Optic plat este cel mai fiabil și obiectiv mod de a verifica planeitatea pieselor de înaltă precizie. Lungimea de undă a lămpii monocromatice este de 589,3 nm, fiecare margine afișată pe suprafața părților egală cu o planeitate de 0.3um. Lampa monocromatică de tip A este capabilă să utilizeze un plat optic cu diametrul de 30 mm-150mm, tipul B este capabil pentru utilizarea unui plat optic cu diametrul de până la 300 mm. Instrumentul de măsurare poate fi pus în zona de producție, stabil și ușor de utilizat. Pentru piese mici, ușoare și ușor deformate, se recomandă utilizarea tipului A, iar pentru piesele mari, grele, se recomandă în schimb tipul B.
Spec | dimensiunea platului optic | ||||||||
OD | 30 mm | 45 mm | 60 mm | 80 mm | 100 mm | 150 mm | 200 mm | 250 mm | 300 mm |
Grosime | 15 mm | 15 mm | 20 mm | 20 mm | 25 mm | 30 mm | 40 mm | 45 mm | 50 mm |
Toleranţă | 30mm -60mm :0,03um | ||||||||

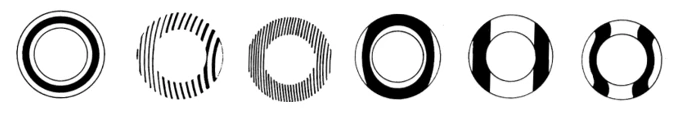

O bandă luminoasă (0,3um)
O bandă luminoasă (0,6um)
O bandă luminoasă (0,9um)
